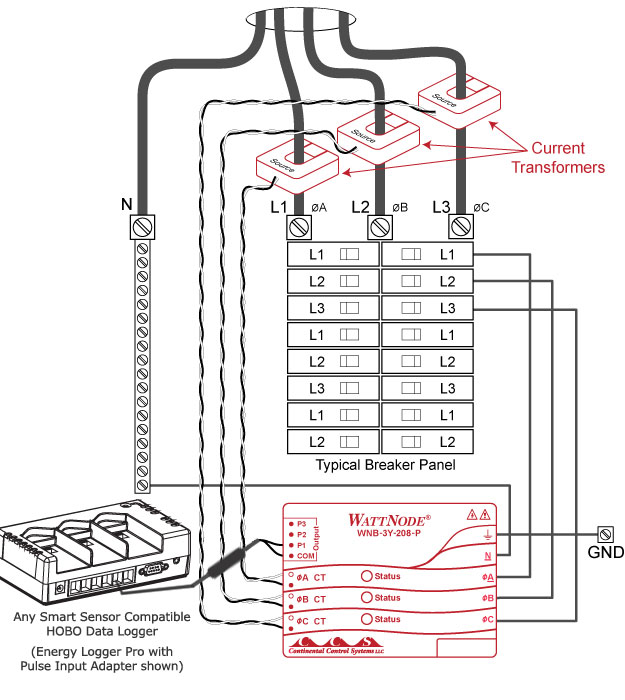

HOBO T-WNB-3D-480 3相三角洲/千瓦時變送器該WattNode提供了精確的測量以低成本來滿足您的分戶計量，凈計量，能源管理，并簽訂績效合同的應用需求。這WattNode三角洲或星形連接千瓦時傳感器的工作原理與MAGNELAB交流電流互感器和脈沖輸入適配器以提供能源使用真有效值千瓦時，即使負載與非正弦波形。由于這些傳感器直接扎入行，就應該由合格的人員使用。這種模式支持480 VAC 3相三角洲連接。

產品特點
•措施1，2，或3相2，3或4線配置。
•使用與CT的廣泛的選擇（另售），5至1500安培評級。
•1-，2-，或3-三相配置的精確測量。
•易于安裝和接線。
•脈沖輸出 - 兼容脈沖輸入記錄器模式。
•體積小 - 可以安裝在現有的服務面板或接線盒。
•診斷LED - 確認正確安裝了所有階段。
•雙向計量 - 凈計量的PV（光伏），太陽能和風能發電，只有一米。
•變頻驅動器的計量。
•線路供電 - 無需外部電源。
•可拆卸端子塊 - 易于安裝和拆卸。
•UL，cUL認證 - 設計和測試的安全性和使用的整個北美。
•CE認證 - 可以在整個歐盟安裝。

產品參數
使用環境：室內
支持測量：千瓦時（千瓦時）
工作電壓范圍：±標稱20％
頻率：60赫茲
CT輸入：0-0.5 VAC工作，3 VAC最大
連接器：UL，CSA認可，可拆卸螺絲端子（14 AWG），600V
工作溫度范圍：-30〜60°C
工作濕度范圍：0〜90％RH，非冷凝
尺寸：8.5厘米X14.3厘米X3.8厘米
重量：295克
數據通道數：2
三角形或星形配置范圍：480伏交流電
    三相三線（無中性）
    3相4線
精度：±讀數+ 0.05％FS，通過25次諧波0.45％
    （依賴于所使用的CT和線路變動精度可以是1.5％至4％的讀數）
