網絡地圖
在網絡地圖上放置圖標,以幫助您跟蹤您的設備。 您可以在設備上展開信息氣球以查看狀態信息和傳感器讀數。 您還可以導入自定義背景圖片,例如平面圖。

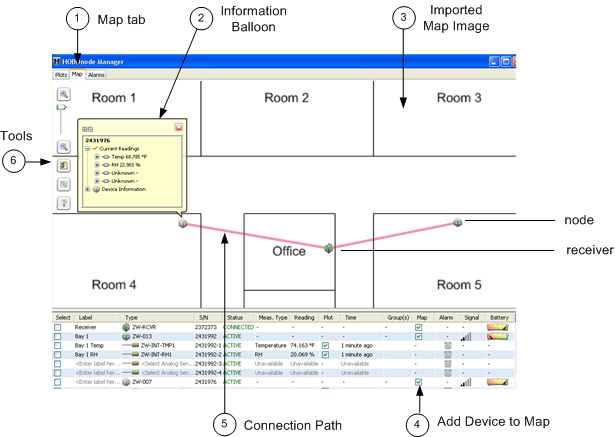

地圖標簽。要查看網絡映射,請單擊映射選項卡。
信息氣球。單擊網絡映射中的設備以打開一個彈出窗口,其中顯示當前讀數和其他設備信息。要自動顯示彈出窗口,請單擊配置地圖圖標,然后選擇“添加新數據節點時和啟動時顯示信息氣球”。您還可以調整氣球中包含多少信息。有關詳細信息,請參閱配置網絡映射。
導入的地圖圖像。要自定義地圖背景圖像,請參閱自定義網絡地圖背景。
將設備添加到地圖。要將設備添加到地圖,請檢查設備表中的地圖框,然后在地圖中單擊要放置圖標的位置。
連接路徑。地圖上的線顯示每個設備接收到的路徑。您可以通過檢查設備之間的連接路徑來監視數據節點和數據接收器之間的通信。如果設備錯過了預定的連接,路徑將變為虛線。要更改路徑顏色,請參閱配置網絡圖。
工具。使用縮放工具放大和縮小地圖。單擊配置映射按鈕以訪問其他映射設置。使用“刷新網絡路徑”按鈕查看設備到達接收器所使用的最新路徑。如果移動數據節點或因為原始路徑被阻塞,路徑可能會更改。
請注意,如果一個報警在一個節點上跳閘,網絡地圖上的節點圖標將有一個紅色的環形,像這樣:
